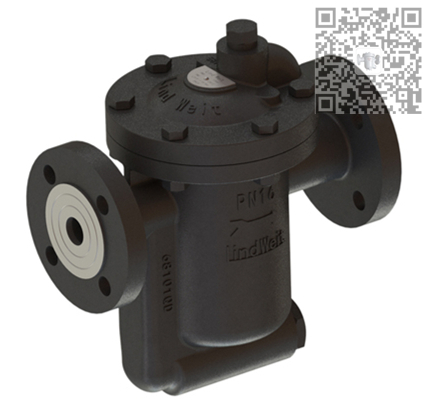

SER25钟型浮式式(倒吊桶式)疏水阀，间歇排放型疏水阀

SER25钟型浮式式(倒吊桶式)疏水阀介绍

产品型号	公称通径 DN	连接方式	使用压力范围 (Mpa)	最高允许温度℃	阀体材质	主要零件材质	外形尺寸（mm）
							L	H1	H2	W
ERl05 (CSl5H-3.7)	20-40	内螺纹 ZG1/2“-1”	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	200	160	135	-
ERl05F (CS45H-3.7)	15-25 32-50	法兰	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	270	160	135	-
ERll01 (C45H-5.12)	15-25 32-50	法兰	0.01-0.5-1.2	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERll6 (CS45H-7.16)	15-25 32-50	法兰	0.01-0.7-1.6	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERl20 (CS45H-8.16)	40-65	法兰	0.01-0.8-1.6	220	WCB	SUS (3C rl 3)	420	175	214	-
ER25 (CS45H-25-40-64)	15-50	法兰	0.05-2.5-4.5-6.5	425	WCB	SUS (3C rl 3)	380	210	180	345
ER25W (CS65H-25-40-64)	15-50	承插焊	0.05-2.5-4.5-6.5	425	WCB	SUS f3C r_31	380	210	180	345

1. 博耐斯SER25钟型浮式式(倒吊桶式)疏水阀对凝结水的发生量适应性强．既可间歇排放，又可连续排放。

2. 内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。

3. 内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养方便。

4. 背压率高90％

5. 汽水分离稳定：(水汽经U型通道从阀下部进入)，阀内始终处于水封状 态，阻止蒸汽泄漏。

6. 敝口形的浮子抗水击．吊桶上设有溢出排气孔，可防止蒸汽汽锁， 空气气堵现象。（非凝结性的高温空气也可排除）

7. 与杠杆机械结合可制成高压阀。024-62657366

双阀座差压机械和SCCV关闭方式

SCCV关闭方式和双阀座差压机械安装在同 单元内寿命长久．当凝结水量增大时，吊桶疏水阀失去浮力使得机械反向密封而产生压差．主阀开启而获得大排量，使用汽设备迅速启动，使设备发挥出良好的热效率。

主要外型及连接尺寸

产品型号	公称通径 DN	连接方式	使用压力范围 (Mpa)	允许温度℃	阀体材质	主要零件材质	外形尺寸（mm）
							L	H1	H2	W
ERl05 (CSl5H-3.7)	20-40	内螺纹 ZG1/2“-1”	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	200	160	135	-
ERl05F (CS45H-3.7)	15-25 32-50	法兰	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	270	160	135	-
ERll01 (C45H-5.12)	15-25 32-50	法兰	0.01-0.5-1.2	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERll6 (CS45H-7.16)	15-25 32-50	法兰	0.01-0.7-1.6	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERl20 (CS45H-8.16)	40-65	法兰	0.01-0.8-1.6	220	WCB	SUS (3C rl 3)	420	175	214	-
ER25 (CS45H-25-40-64)	15-50	法兰	0.05-2.5-4.5-6.5	425	WCB	SUS (3C rl 3)	380	210	180	345
ER25W (CS65H-25-40-64)	15-50	承插焊	0.05-2.5-4.5-6.5	425	WCB	SUS f3C r_31	380	210	180	345
