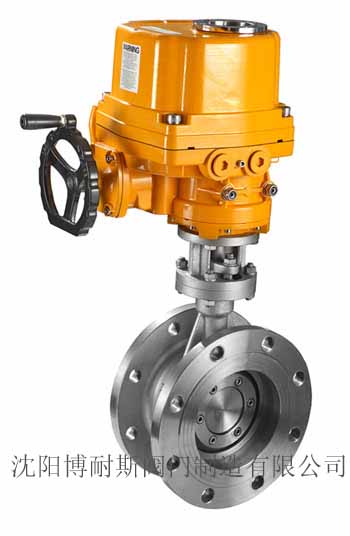

D943H型电动（调节）蝶阀,沈阳电动蝶阀厂商，智能控制蝶阀
博耐斯电动硬密封蝶阀D943H/D973H电动式蝶阀采用Ｊ形弹性密封圈和多层次三偏心结构制造拥有操作轻便，磨损量小。电动硬密封蝶阀是现在工业管路大量应用的阀门品种。电动硬密封蝶阀作为介质温度≤550℃的钢铁、电力、石油工程、及输水工程等工业管路中，用作流体调节和截断管道场合使用。024-62657366
电动硬密封蝶阀特点
1、使用三偏心密封结构，阀座与阀板摩擦磨损小，使它具有密封严密，越关越紧的密封特点
2、密封副使用硬密封不锈钢制造，使其具有金属硬密封和软密封的双特点，不论在高温和低温的情况下，均有优良的密封性能，防腐蚀性能好,使用时间长等特点
3、电动硬密封蝶阀、蝶板密封副使用硬质合金堆焊工艺制造,磨损少,使用时间长.
4、阀门生产厂家精密的加工技术确保蝶阀在何种介质等工况都使蝶阀具有稳定的密封性。
5、驱动可配手动,或电,气动传动.方式操控。
电动式蝶阀性能参数
|
公称通径 |
DN（mm） |
50～3000 |
||||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸气、油品、泥浆，酸类，腐蚀性等。 |
|||||
|
驱动方式 |
电动式 |
|||||
|
适用温度 |
碳钢：-29℃～450℃；不锈钢：-40℃～550℃ |
|||||
|
零件名称 |
材料 |
|
阀体 |
碳钢，铸钢，不锈钢、铬钼钢 |
|
蝶板 |
铸钢、、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、硬密封合金，橡胶，氟橡胶 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
|
设计标准 |
国标系列 |
|
设计标准 |
GB/T12237 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000； |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-1992；JB/T9092-1999 |
|
公称通径 |
结构长度 |
外形尺寸 |
连接尺寸(标准值) |
|||||||||||||
|
L |
H |
D343H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
毫米 |
英寸 |
法兰 |
对夹 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
|
|
50 |
2 |
108 |
43 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
46 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3 |
114 |
64 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
64 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
70 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
76 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
89 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10 |
165 |
114 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12 |
178 |
114 |
283 |
800 |
380 |
420 |
400 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14 |
190 |
127 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16 |
216 |
140 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18 |
222 |
152 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20 |
229 |
152 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
|
600 |
24 |
267 |
154 |
470 |
1225 |
480 |
490 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28 |
292 |
165 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32 |
318 |
190 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36 |
330 |
203 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
40 |
410 |
216 |
770 |
1795 |
850 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
48 |
470 |
254 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
